花洒/水龙头数显方案介绍

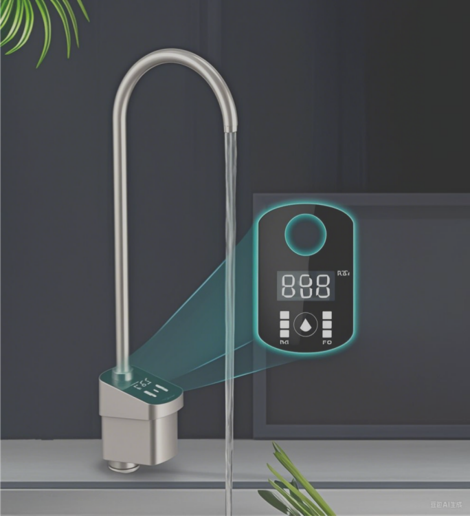

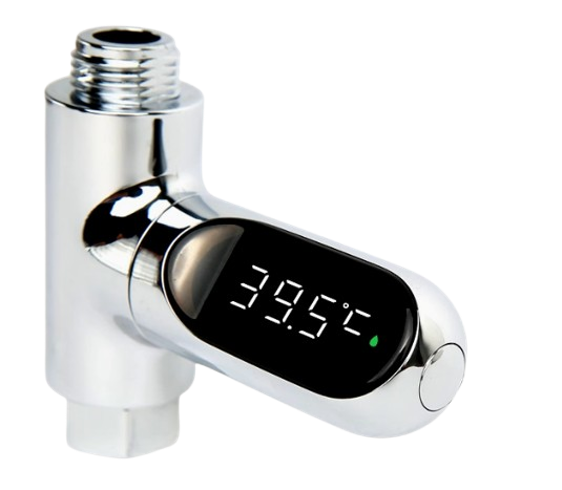

▍产品介绍

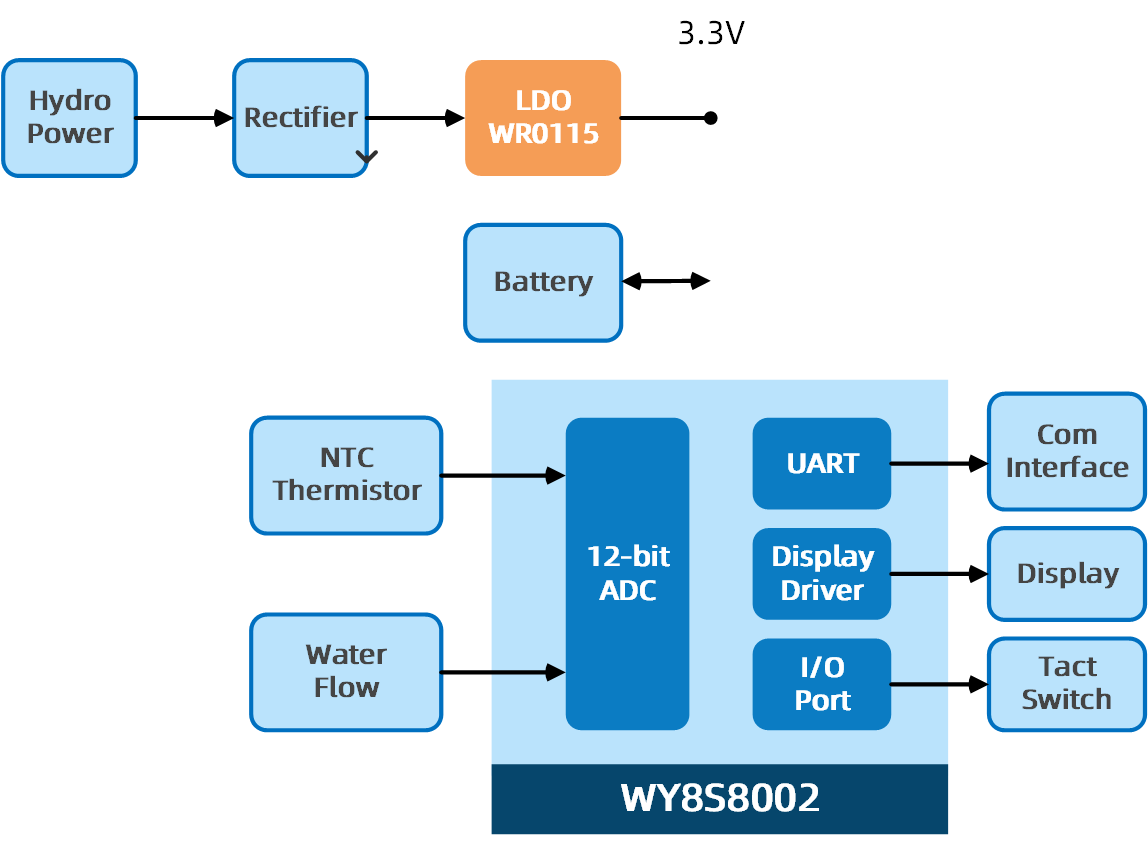

▍原理图说明
● Hydro Power：水力发电机，当有水流经过时，发电机会自发电，用于提供工作电能。
● Rectifier：整流桥，用于将发电机产生的交流电转化为直流电。
● LDO:线性稳压器,将电压稳定在3.3V,以供后级使用。
● battery:电池，用于无水流时的供电，以及水流较小或较大时的补偿或存储电能
● NTC Thermistor：温度采集单元。
● Water Flow：流量采集单元。
● Com Interface：通信接口，可实现板间通信。
● Display：显示单元。
● Tact Switch：触摸按键。
● wy8s8002:主控单元。

▍功能特点
● 实时温度显示，显示范围支持0 - 99℃。
● 实时流量显示，显示范围支持0 - 99 L。
● 流量累计功能，在暂停使用后，5分钟内用水量数据不会清除，帮助用户实时掌握用水量。
● 自发电设计，无需外接电源即可长期运行。
● 主动断电设计，在非工作状态主动断开电池，静态功耗小于1uA。
● 工作电压： 2.5V~20V(水流发电机供电)

● 支持多种产品形态，支持单屏版本和双屏版本，以适应不同的结构设计。

▍应用领域

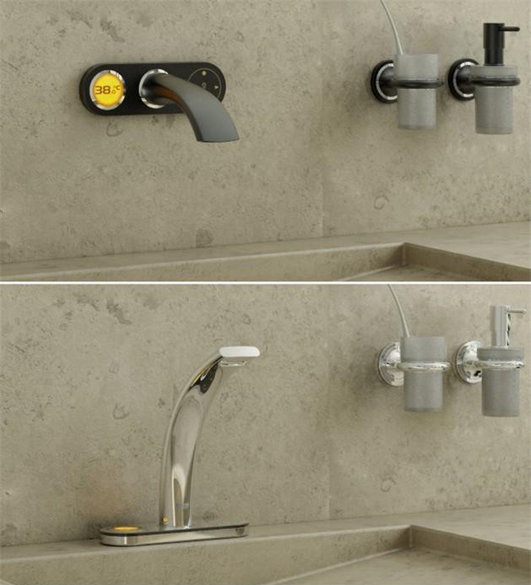

● 适用于家庭浴室、酒店客房及公共洗手间等场景。

▍原理展示

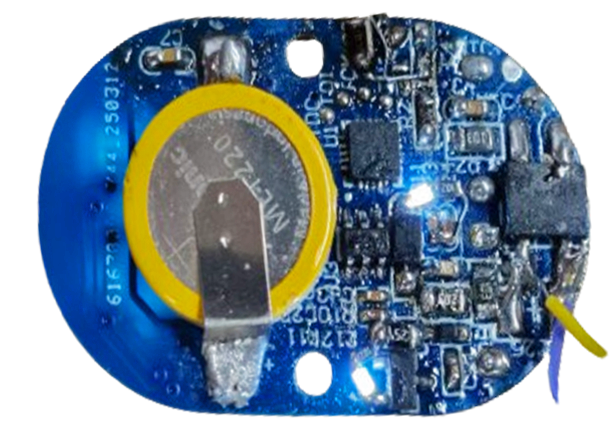

▍静态展示

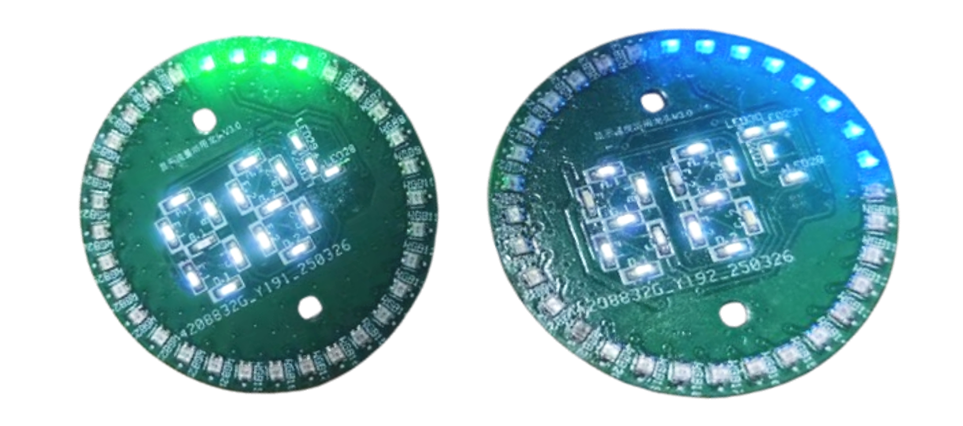

● 单屏版本

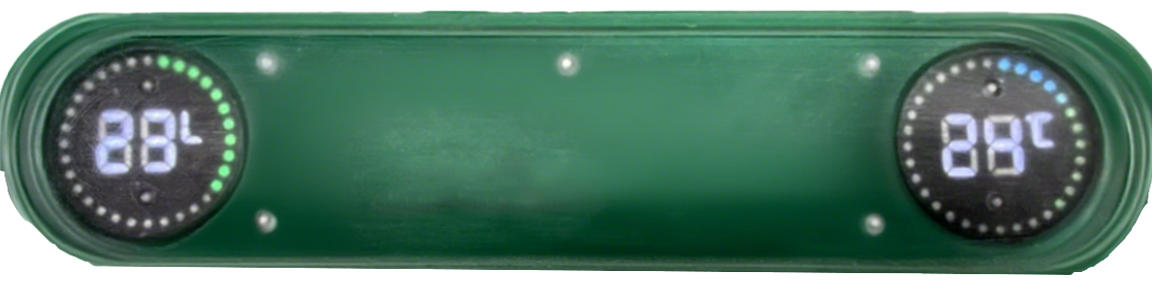

● 双屏版本
