TYPE-C数显方案介绍

▍产品介绍

维安Type-C数显方案，该方案支持120W、240W的PD快充功率实时显示，最大充电电流可达5A。可配合维安自研Emarker芯片、MCU、LDO，实现Type-C数显的一站式服务。

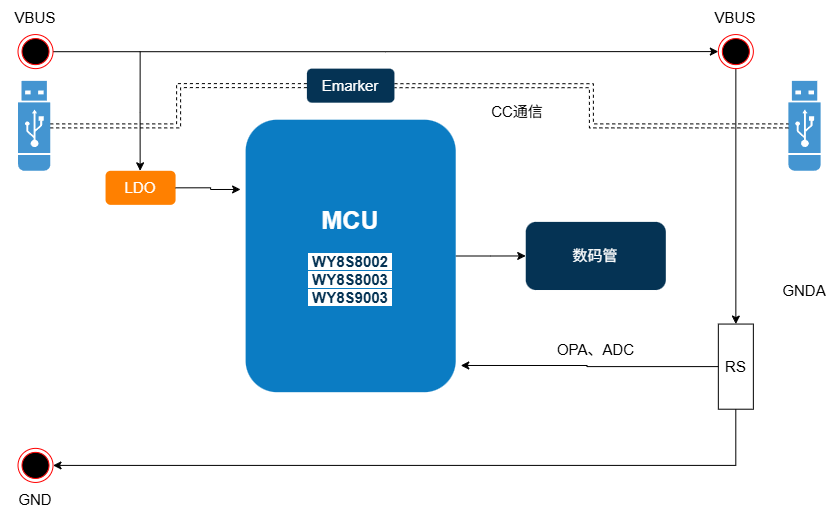

▍原理图IC说明
MCU：WY8S8002（维安自研）
QFN16 小封装，节约板子面积
12Bit 高精度ADC电流电压采样

Emarker：WDUSB310
支持PD3.1协议
DFN2×2-6L 小封装

LDO：WR0116
30V高耐压输入
100mA电流输出

▍功能特点
● 3位数码管功率实时显示。
● 支持120W PD快充功率显示。
● 最大充电电流可到5A。
● 双向接插均可实时显示功率。

▍应用领域
● 手机、电脑、平板、游戏机等生活常用电子产品。

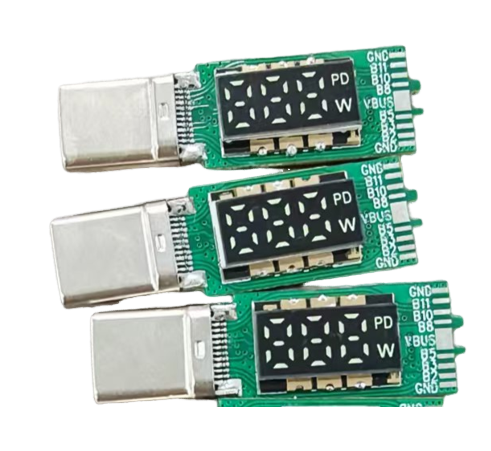

▍静态展示

▍PCB说明
● 3位数码管实时显示充电功率。
● 单板可直接集成到线束中使用。
● 单板所有IC维安一站式提供。
